倫敦帝國理工學院的Lacewing項目是一個用于診斷和跟蹤疾病的芯片實驗室平臺，其關鍵部件使用3D Systems的Figure 4打印機和具有生物相容性的材料進行3D打印。

挑戰

開發具有生物相容性和功能性的微流體組件，以進行快速和便攜式診斷測試。

解決方案

3D Systems的Figure 4 Standalone打印機和具有生物相容性的材料。

結果

• 生物相容性微流體歧管的快速迭代；

• 生物相容性材料不抑制必要的生化反應；

• 批量批處理以提高效率；

• 3D打印的速度和準確性鼓勵在設計中進行更多的試驗。

全球新冠肺炎的突發和令人震驚的發展突顯了隨時和快速疾病檢測的重要性。檢測疾病的能力不僅可以更好地遏制疾病以防止進一步擴散，還可以使流行病學家收集更多信息，以更好地理解原本看不見的神秘的威脅。從揭示傳播途徑到感染率，全球范圍內已經意識到檢測傳染病的重要性。

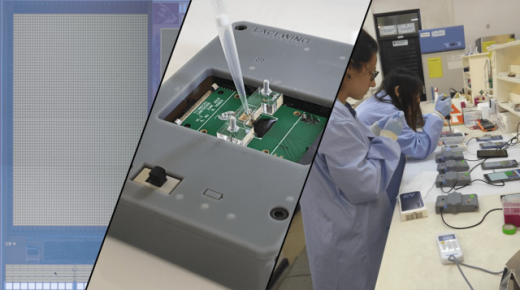

由Pantelis Georgiou博士領導的倫敦帝國理工學院的一組研究人員正通過名為“Lacewing”的病原體檢測項目直接解決快速檢測這一問題。

Lacewing在將智能手機應用程序同步到云服務器后的20分鐘內提供結果，使疾病測試變得更便攜，包括SARD-CoV-2-RNA，并通過地理標記自動跟蹤疾病的進展。

它是一個先進的“芯片實驗室”平臺，有望通過結合分子生物學和最新技術來填補診斷領域的訪問和信息空白。其他診斷技術需要大型且昂貴的光學設備，而電感應方法和小巧的Lacewing項目則是方法上的真正發展。

3D Systems Figure 4 Standalone 3D打印機和具有生物相容性的生產級材料非常有幸可以參與這一項目。Figure 4打印機既用于微流控技術的原型設計和生產及功能性組件，帝國理工學院的學生兼研究助理Matthew Cavuto提到，Lacewing的關鍵組件是根據他對Figure 4的了解而設計的?！拔⒘骺丶夹g(shù)是一件棘手的事情，傳統上，制造過程都是通過緩慢，昂貴且勞動密集型的潔凈室工藝完成。借助Figure 4，我們現在能夠使用復雜的內部3D流體通道快速打印零件，以將樣品流體傳輸?shù)叫酒系牟煌瑐鞲袇^(qū)域，從而大大提高了我們的微流體生產能力?！?/span>

盡管設計元件對此項目至關重要，但這只是高度復雜的解決方案中的一個。除了3D Systems的Figure 4支持的零件復雜性和細節保真度之外，該3D打印解決方案還幫助研究團隊提高了打印速度，打印質量和豐富了生物相容性材料的選擇。

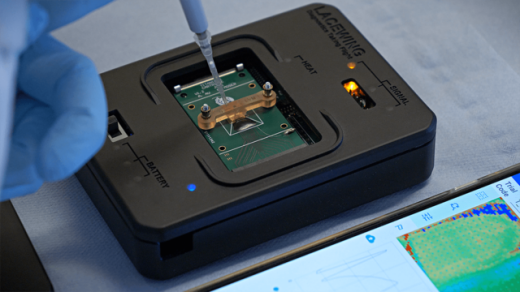

Figure 4 MED-AMB 10材料打印的微流控盒裝在Figure 4 PRO-BLK 10材料打印的外殼中

Lacewing平臺已經開發了兩年多了，它是一種分子診斷測試，通過識別患者樣品中病原體的DNA或RNA起作用。這種類型的測試不僅可以確定某人是否感染了某種疾病（登革熱，瘧疾，結核病，新冠肺炎等），而且還可以確定到什么程度，從而可以更深入地了解癥狀的嚴重性。

在新冠肺炎爆發之前，此測試的推動力是在世界偏遠地區實現便攜式測試。盡管便攜性在智能手機時代通常被認為是理所當然的，但是分子診斷傳統上需要大型且昂貴的實驗室設備。

Lacewing已使用微芯片用電子技術取代了先前的光學技術，并已使用Figure 4 Standalone具有生物相容性的材料迅速打印了原型，迭代和生產。每個Lacewing微流控墨盒大約30毫米x 6毫米x 5毫米，以10微米的層打印。

當研究團隊開始調整測試以滿足新冠肺炎的全球測試需求時，團隊幾乎每天都開始打印新設計。Cavuto表示這臺機器的速度是一大好處。他說：“我能夠使用Figure 4在一天之內打印和測試特定組件的三個版本。在過去的兩個月中，我們輕松完成了30個版本的開發”。這種快速迭代設計的能力減除了嘗試新事物的麻煩，并且由此產生的實驗和更多的信息收集已導致整個系統的改進。

該團隊使用SOLIDWORKS設計其所有零件，并使用3DSprint?軟件來設置每次打印。3D Sprint是3D Systems的多功能軟件，用于準備，優化和管理3D打印過程，對于研究團隊發現和解決意外問題非常有用。Cavuto表示：“有時候，在“準備”標簽中，我們會收到3D Sprint可以為我們解決的STL錯誤” 。

Cavuto提到，過去使用過許多不同的3D打印機，F(xiàn)igure 4則有所不同，因?yàn)樵跁r(shí)間，成本和質量方面，打印障礙較少。我打印了一個零件，然后看它是否起作用。如果沒有，我會在幾個小時后重新設計并再次打印。由于打印機的速度快，我能夠超級快速地進行迭代。

材料的生物相容性對于預期的反應發生而不受抑制至關重要

盡管需要快速測試選項帶來時間壓力，但是速度并不是研究團隊最重要的因素。因?yàn)榇藨?yīng)用直接與DNA接觸，所以只有某些生物相容性材料才有可能。

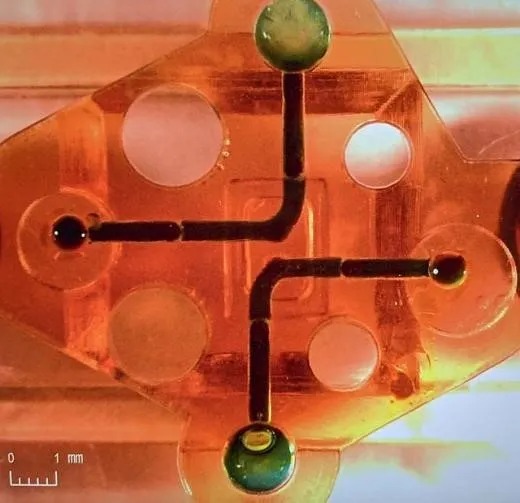

帝國理工學院的團隊正在使用Figure 4 MED-AMB 10，這是一種透明的琥珀色材料，能夠滿足ISO 10993-5和-10標準的生物相容性（細胞毒性，致敏性和刺激性）*，并且可以通過高壓滅菌器進行滅菌。該材料用于半透明的微流體歧管。

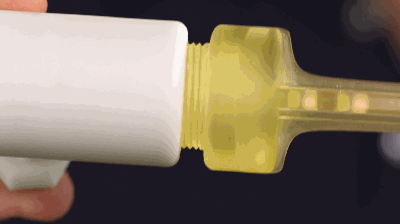

▲Figure 4 MED-AMB 10

Cavuto說：“Figure 4 MED-AMB 10對我們的PCR反應顯示出令人印象深刻的生物相容性?！?“我們過去嘗試過的許多材料都抑制了它們，但是Figure 4 MED-AMB 10顯示出與我們的反應化學物質的相互作用低。” 這對整個項目至關重要，因?yàn)樯a(chǎn)材料的任何干擾都可能延遲或阻止預期的反應發生。

團隊不僅使用Figure 4 MED-AMB 10來打印Lacewing的微流體組件，而且還使用Figure 4 PRO-BLK-10（一種生產級，堅固耐熱的材料）制作設備外殼 ，以及Figure 4 RUBBER-65A BLK（一種新發布的彈性體材料），用于制作通過設備的墊片?；ㄟ叺囊徊糠钟蒄igure 4 FLEX-BLK 20制成，這種材料具有生產聚丙烯的外觀和感覺。除了電子設備和一些硬件，目前幾乎所有的設備都使用Figure 4系統生產。

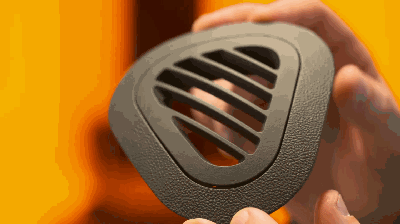

▲Figure 4 PRO-BLK-10

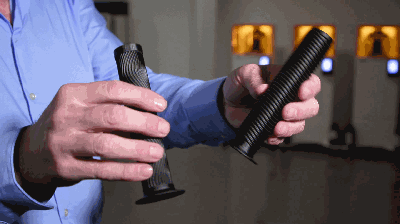

 ▲Figure 4 RUBBER-65A BLK

干凈光滑的表面對于Lacewing濾芯的最終功能至關重要。由于該項目仍處于設計階段，因此該團隊尚未完全加載成型平臺，但估計一次最多可構建約三十個微流體盒。考慮到應用的敏感性，后處理至關重要。 打印完成后，零件將在IPA中清洗，固化，打磨并再次清洗，以確保零件完全不含殘?jiān)虼蚰ヮw粒。Cavuto表示：“我們希望不惜一切代價避免污染，確保零件清潔和消毒對于成功進行反應和準確診斷至關重要。”

Cavuto估計，總體而言，后處理需要不到20分鐘的時間，而且很多部分可以一次完成整個過程。

一旦通過NHS驗證，研究小組計劃擴大新冠肺炎測試的生產規模

Cavuto說：“Figure 4改變了我可以打印的東西，或者我認為我具有創造能力的東西?！?“在分辨率，速度，表面質量，材料范圍和生物相容性方面，F(xiàn)igure 4都具有很大的優勢?！?/span>

帝國理工學院的研究小組計劃盡快通過英國國家衛生局（NHS）對新冠肺炎測試進行驗證，從而為未來六個月的大規模生產鋪平道路。

如需了解有關3D Systems Figure 4和具有生物相容性的生產級材料的更多信息，請掃描二維碼，下載我們的材料指南。

*生物相容性基于3D Systems根據ISO 10993-5和-10對單個幾何形狀和樣品組進行的測試。使用者應確認其使用適應性和生物相容性。
