?—體育用品零售商通過驗證具有全新 3D Sprint 堆疊打印功能的高速高精度Figure 4 解決方案，作為生產安全眼鏡組件的最佳選擇，尋求避免模具開支。

世界上最大的體育用品零售商迪卡儂正采用高速Figure 4打印機和 3D Systems 3D Sprint軟件的全新堆疊功能實現直接生產 3D 打印的最終用途部件。

堆疊功能通過結合用戶定義的工具和自動化工具批量生產一種或多種部件，并節省了大量的打印準備時間。

“采用堆疊打印部件，我們能夠每批次打印 100 個部件，并且將構建準備時間從 30 到 60 分鐘縮短到短短的 6 到 10 分鐘。通過將堆疊與生產級品質材料相結合，我們可以隨時使用 Figure 4 生產部件?！?/span>

——迪卡儂 ADDLAB 材料工程師 Gregoire Mercusot

挑戰

使用增材制造驗證高效生產

在采用注塑成型工藝生產連接射擊眼鏡的鏡框與鏡片的小型組件遇到問題時，迪卡儂選擇測試 3D Systems 開發的新型 3D 堆疊解決方案，評估利用增材制造進行生產的可能性。在對 Figure 4 解決方案和堆疊功能開展了可行性研究之后，迪卡儂團隊確定了增材制造的生產力和經濟性，并決定可以考慮采用該解決方案批量生產最終產品。

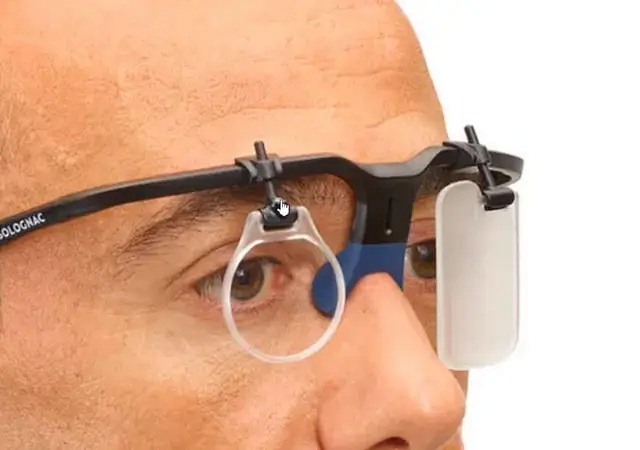

迪卡儂利用 Figure 4 解決了射擊眼鏡上連接鏡框與鏡片的一個小組件的注塑模具問題。

解決方案

01 3D Sprint 軟件中的部件堆疊功能

迪卡儂的增材制造實驗室 (ADDLAB) 在一系列應用（包括模具母模）中采用 3D Systems 的 Figure 4 3D 打印機，而且目前正在考慮利用 3D Systems 3D Sprint 軟件的全新高密度部件堆疊功能來促進直接生產。

3D Sprint 是一款先進的一體化軟件，通過打印文件準備和優化工具來簡化從文件到模型的工作流程，包括自動生成支撐結構和優化部件放置，以最大限度地提高生產力。新的堆疊功能可幫助用戶利用高效的文件準備工作流程批量打印大量部件。

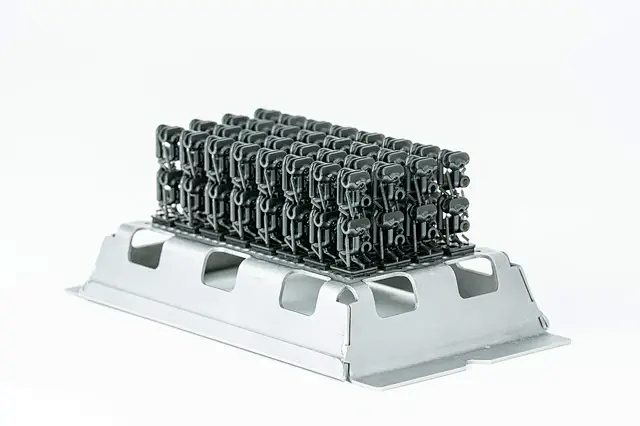

具有 3D Sprint 堆疊功能的 Figure 4 解決方案可實現批量生產。

要使用堆疊功能，用戶需要導入部件和基本文件，根據方向和部件數量定義堆疊，并使用自動化工具復制連續的縱向堆疊層和支撐結構。迪卡儂工程師 Gregoire Mercusot提到，堆疊已經將打印準備時間最高縮短了 80%。過去往往需要 30 分鐘到一個小時來準備的構建任務，現在只需要 6 到 10 分鐘就可以完成。

Mercusot 表示，此功能的實用性遠遠超出生產的范圍：“每當我需要多個部件時，我就會用這個功能，而且一周會用幾次。它在生產上的表現令人驚嘆，但用于原型制造也非常實用，”他說道。

02 生產級品質的材料

迪卡儂將 Figure 4 PRO-BLK 10 材料用于此功能性眼鏡組件，指出該材料的主要優勢是具有優異的剛性特性和快速打印速度 (62 mm/hr)。使用這種高精度材料制造的部件擁有出色的表面光潔度和側壁質量，具有優異的長期機械特性和環境穩定性，將 3D 生產的品質保證提升至更好的水平。迪卡儂從生產可行性研究中確定了批量打印的可重復性和部件的完整功能。

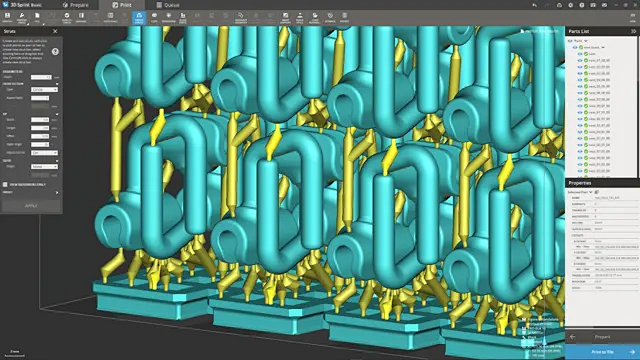

3D Sprint 的堆疊功能可幫助用戶利用高效的文件準備工作流程批量打印大量部件。

03 打印速度

Figure 4 是一項基于投影的增材制造技術，采用非接觸式膜，同時擁有準確度、極佳的細節保真度和極快打印速度的優勢。迪卡儂采用 Figure 4 Modular 打印機打印了 100 個部件，耗時 85 分鐘，相當于每個部件耗時僅 42 秒。

Figure 4 Modular 是一套可擴展的半自動化 3D 生產解決方案，由一個中央控制器組成（可與單個個打印機模塊配對，最多可達 24 個），這種靈活的方案適用于成長型企業。

04 后處理

Figure 4 的高密度堆疊功能為后處理和部件構建帶去了規模效率，使得迪卡儂可以像處理單個部件一樣處理一批部件。也就是說，迪卡儂清潔、固化和從單個部件拆除支撐結構所需花費的時間保持不變，即使是成批處理 100 個部件也是如此。

在迪卡儂的安全眼鏡應用中，清潔所有的 100 個部件花費 6 分鐘，固化這些部件花費 90 分鐘且全程無需人工參與，拆除整批部件的支撐結構花費 10 分鐘。

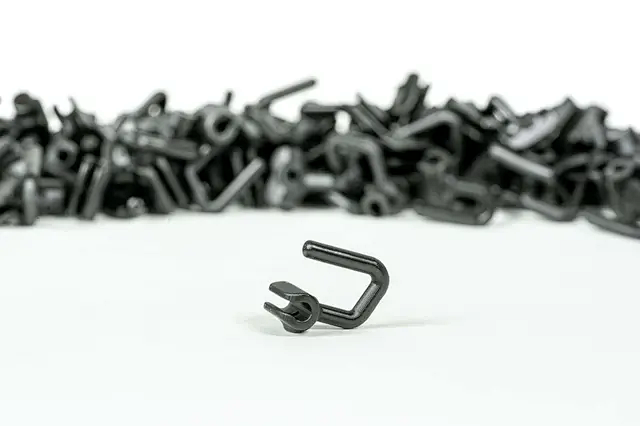

Figure 4 的堆疊功能為后處理和部件構建帶去了規模效率

成果

加快復雜批量生產部件的投入使用

每批次 100 個部件

打印時間不到 90 分鐘

批量后處理

引入規模效率

節省 80% 的時間

堆疊準備

直接數字化生產

取代昂貴的注塑成型
