介紹
　　蛋殼成型是一種犧牲制造工藝，使用這種工藝時，需要先通過 3D 打印來制作纖薄的一次性模具，向其中注入最終生產材料，然后將其剝離。這種工藝也稱數字硅膠模具，無需昂貴的金屬模具，也能實現真硅橡膠部件的制造，同時還能讓您縮短產品開發時間。我們的 3D 打印解決方案可以快速準確地完成樹脂蛋殼模具的制作，加快各種硅膠部件的周轉，即便是傳統模具無法做出的幾何圖形，它們也能輕松搞定。
主要挑戰
　　確保所有設計的質量保持一致
　　3D 打印的蛋殼模具能夠消除各種常見限制，無論采用何種硅膠，都能實現卓越的部件性能，做出完美的曲面。與其他使用 3D 打印的注塑成型工藝
　　相比，此流程不僅可以減少材料用量，還可以緩解直接使用彈性材料進行 3D 打印時面臨的挑戰，例如支撐痕跡等問題。
靈活性
　　預算限制通常導致設計團隊無法使用金屬模具高效迭代復雜設計。蛋殼成型的材料使用效率很高，因此，您可以 3D 打印多個模具并向其中注入不
　　同材料，達到測試更多設計并節省成本的目的。
上市時間
　　縮短功能硅膠部件的周轉時間，提升產品開發速度。

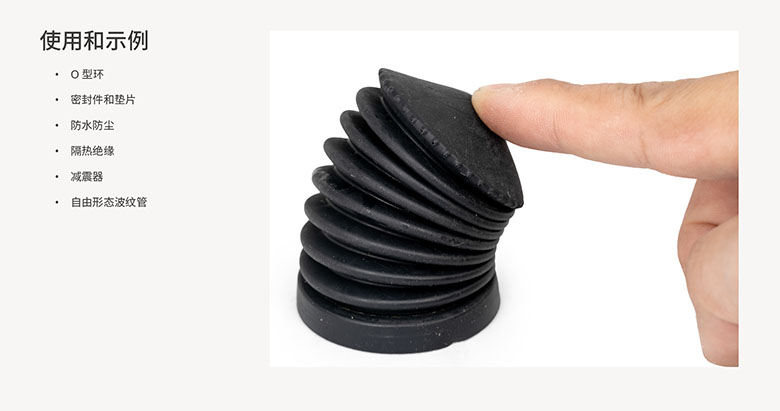

　　硅膠是商業和醫療領域中最常用的材料。



　3D Systems 3D 塑料打印解決方案的質量、靈活性以及速度
　　使用傳統工藝生產硅膠部件不僅昂貴，而且耗時費力。金屬或塑料模具的效果確實不錯，但通常需要消耗更長的交貨時間和更多材料，也無法
　　在產品開發過程中做到靈活迭代。
　　數字工具和 3D 打印帶來的現代部件設計徹底革新了模具加工的現狀。
　　借助增材制造輕松生產彈性部件不僅打破了設計創意的界限，也將響應速度提升到了更高的水平，還讓產品質量得到了保障。
　　3D Systems 面向蛋殼成型推出的 3D 塑料 打印解決方案，包括ProJet? MJP 2500 Plus、Figure 4? 和 SLA 系統，非常適合用于制造最
　　終用途的功能硅膠部件，幫助您的公司大幅提高產品開發效率，進而實現以下目標：
　　? 當天完成純硅膠部件生產，加快設計迭代和最終用途驗證
　　? 塑造極其復雜的細節，例如解剖結構、紋理特征以及精細特征
　　? 降低各種彈性部件的迭代和生產成本
　　? 改善最終產品的擬合與性能

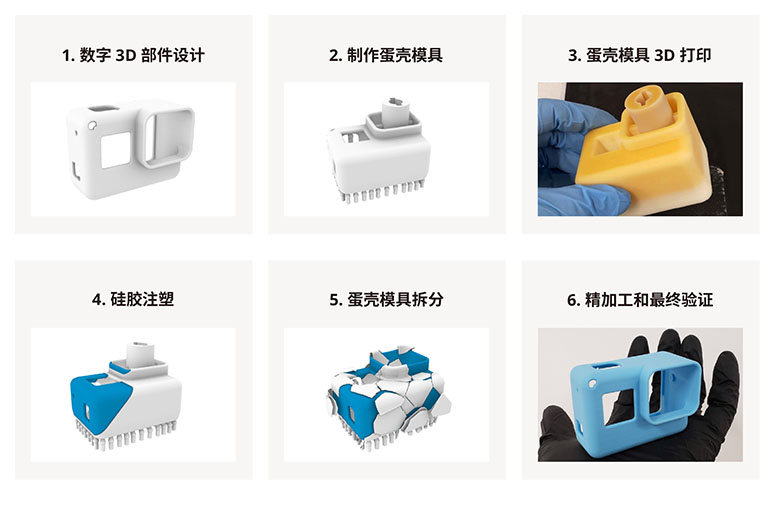

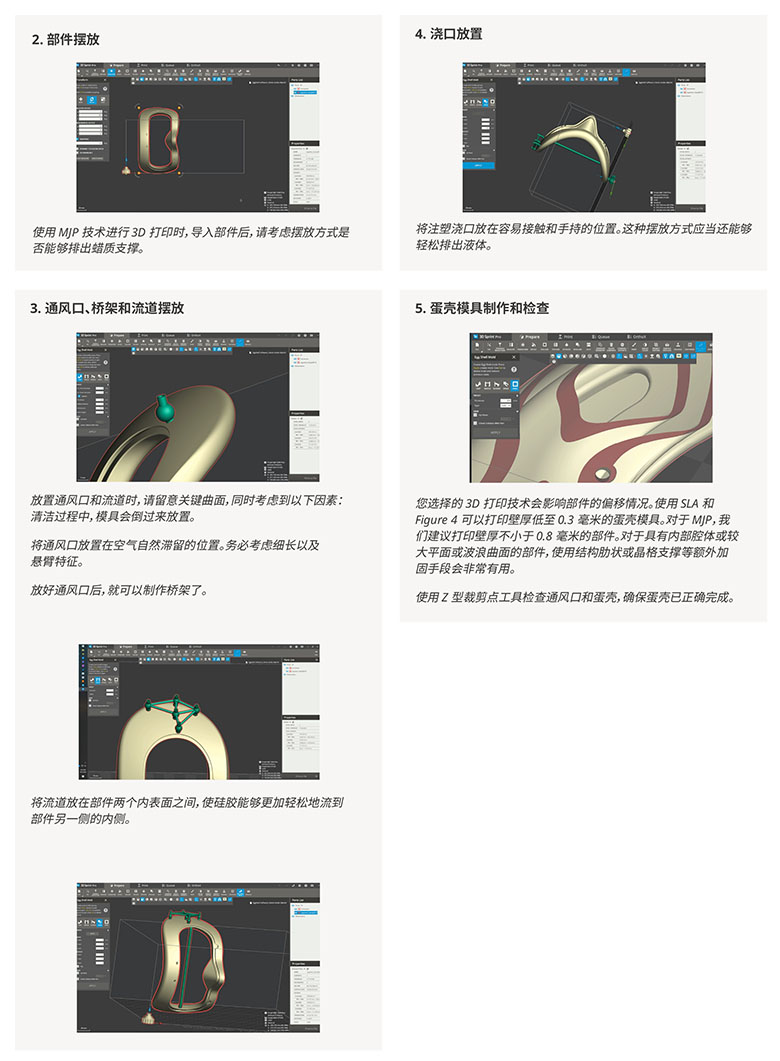

數字硅膠模具 - 工作流解決方案與最佳實踐

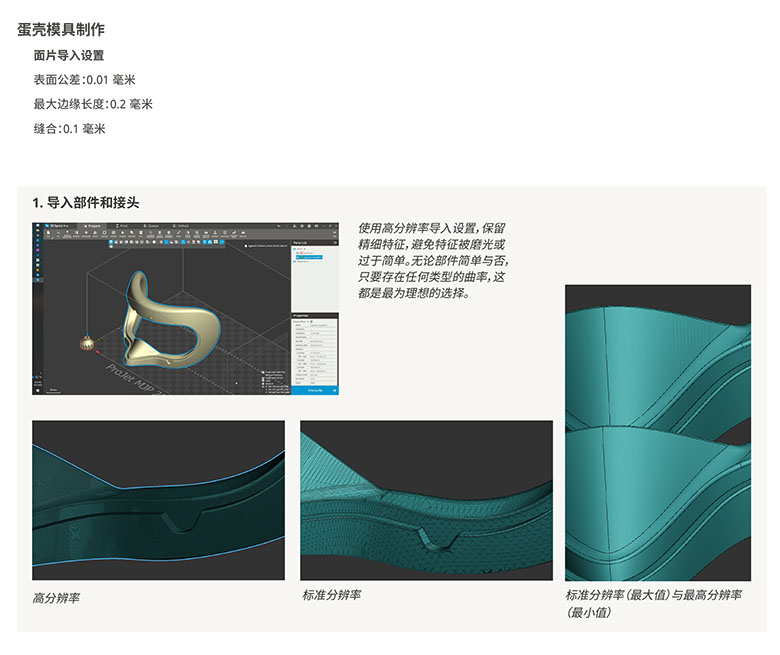

數字部件設計

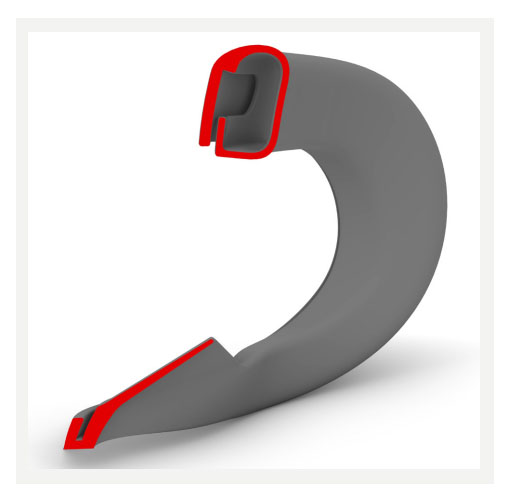

　　設計部件時，請考慮哪種技術最適合用于制作蛋殼模具。您的部件上是否具有較大的底部切削、殘留體積或內部腔體？
　　對于 SLA 和 Figure 4 3D 打印解決方案，請考慮構建平臺上哪里才是部件的最佳擺放位置。理想的擺放方式可以讓用戶在打印或后處理期間輕松排出殘留材料。使用 Figure 4 打印部件時，如果沒有及時排出殘留，吸力可能導致部件壁凹陷，進而出現預料之外的部件缺陷。
　　使用 MultiJet Printing (MJP) 技術制作蛋殼模具時，請考慮如何及時排出內部殘留的熔化蠟質材料。務必設置排水孔和通風孔，確保良好的空氣流通。




蛋殼模具 3D 打印

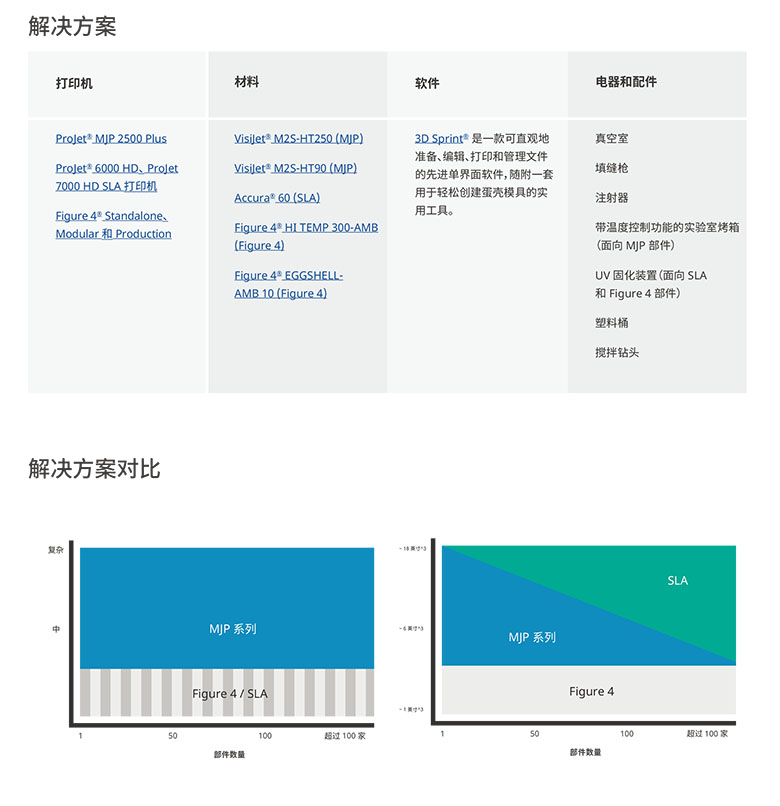

　　我們的 SLA、Figure 4 和 MJP 蛋殼成型解決方案可以根據開發需求或生產限制縮放和打印任何數量的蛋殼模具。
　　對于幾何形狀不太復雜的部件，建議使用 SLA 或 Figure 4。這兩種系統的速度和材料效率可以讓您在 24 小時內完成部件生產。
　　如果部件較為復雜，具有切槽、底部切削和內部腔體等特征，則建議使用 MJP 平臺，借助一個可以熔化并排出的蠟質支撐完成打印。
后處理

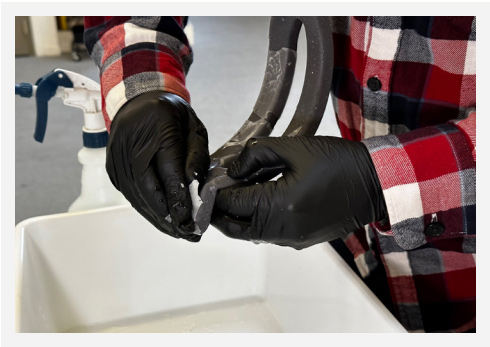

　　SLA 和 Figure 4 3D 打印的蛋殼模具可以使用異丙醇和風干機進行后處理。打印的模具不宜暴露在異丙醇中 5 分鐘以上，因為這可能導致模具過干開裂。即便是頭發絲般的裂縫也能在成型的部件中顯現出來。使用裝有異丙醇的擠壓瓶或噴瓶洗掉模具中的殘留樹脂，然后風干任何殘余溶劑。發亮的殘留物斑點或殘留液體完全消失后，您的模具就清潔干凈了。
　　使用設置為 70°C 的實驗室烤箱對 MJP 3D 打印的蛋殼模具進行后處理。由于蠟質材料可能會在溫度較高時產生煙霧，因此，請務必使用有溫度控制功能的烤箱。在一桶已經熔化的蠟質材料中熔化支撐物有助于加快熔化過程，但請不要把容器裝得過滿。在排放過程中，首次排出大量廢物后，可能需要滾動部件，以排出殘留液體。要完全排出蛋殼模具通風口的殘留蠟質，請將模具倒置在烤箱的紙巾上。
