讓我們逐一探討每一個挑戰以及它是如何被解決的。

挑戰：由于運動缺乏或各種各樣的因素，現在越來越多青少年有扁平足趨勢，但是市面很多矯正鞋墊都是統一的，并不一定能滿足每個患者的特定需求。

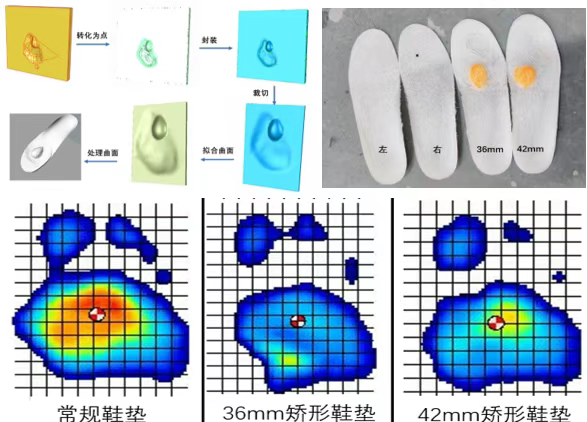

解決方案：定制化矯形鞋墊：內部的晶隔的設計，是瑞金骨科研究所的工程師們一直在研究的一個方向。什么樣的晶格類型能達到支撐效果的舒適性能，達到最佳的平衡。在足功塌陷的地方要把它撐起來，撐起來以后，人穿上以后又會給與鞋墊一定的壓力。瑞金通過步態系統捕捉、輕量化設計、材料選擇和有限元分析等，把每位患者的鞋墊的壓力數值控制在一定的范圍之內，達到最佳矯正效果。

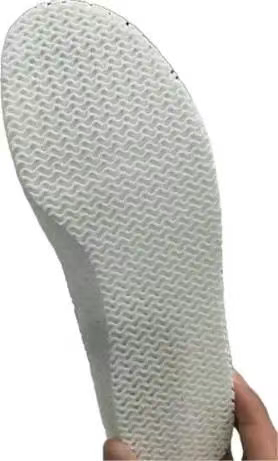

瑞金醫院使用ProX sPro60打印的矯形鞋墊

挑戰：以前患者的康復支具制作耗時長，也無法滿足個性化外觀設計、每個患者不同的特定需求及更好的透氣性要求。

解決方案：3D打印腕部康復支具

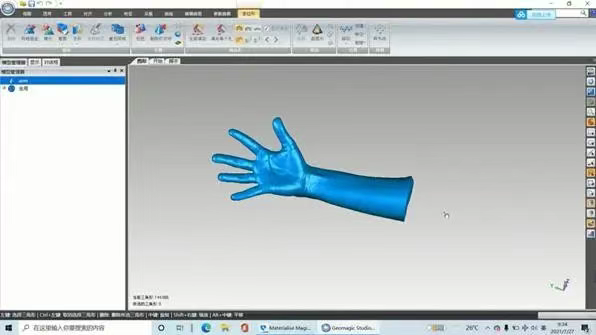

使用三維掃描儀獲取患者腕部點云數據并通過配套軟件封裝為三維模型

通過模擬患者佩戴支具時支具表面的應力分布構建支具網格，在保證強度的前提下盡可能增大鏤空面積，保證佩戴者熱舒適性。類似BOA^?系統的國產扣具已經被廣泛應用在鞋、支具和假肢上，用戶可以隨時調節松緊度。

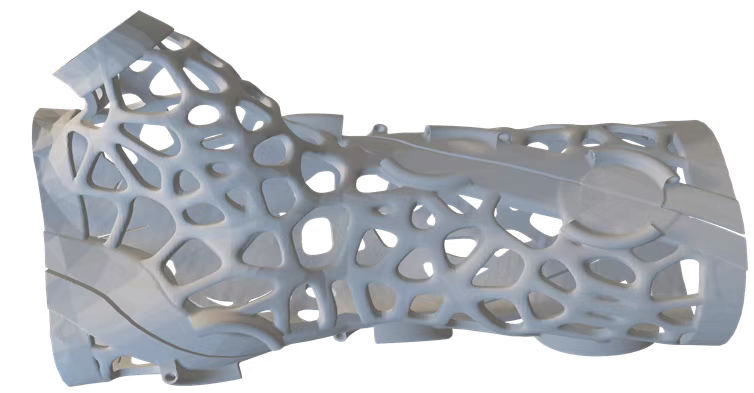

使用SLS粉末燒結技術制造的個性化腕部康復支具在保證了安全性和有效性的同時，顯示出了傳統支具無可比擬的匹配度和舒適性

其他支具定制

 （脊柱側彎支具）

?

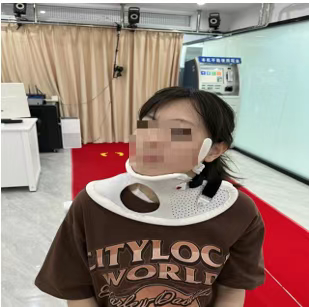

（斜頸外固定支具）

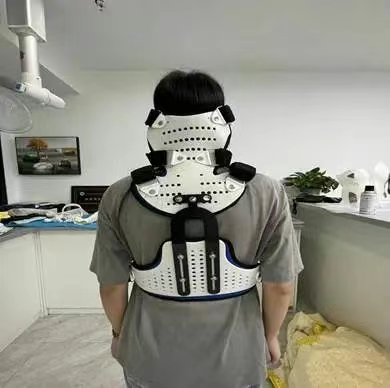

（頸胸支具）

瑞金醫院使用3D Systems的SLS打印機用于康復輔助器具、矯形器等應用產品的打印制作

挑戰：醫療資源緊張，從患者入院到手術只有1周左右時間，1周內需要完成數據采集、定制設計、打印制造等多個步驟

解決方案：得益于Figure 4和MED-AMB 10材料優異表現，才能將設計變成現實。Figure4打印機沒有復雜的準備工作，快速響應，制造完成也僅需2小時

以全踝關節置換術中定位導板為例

當骨頭之間的保護性軟骨逐漸磨損，導致骨頭摩擦在一起時，就會發生踝關節炎。這種骨與骨之間的接觸會引起疼痛，并使活動更加困難。

踝關節融合手術將踝骨融合在一起，由于關節不能移動或屈伸，因此疼痛就會減輕，但行走步幅往往不正常。

全踝關節置換手術可以讓踝關節在沒有疼痛的情況下活動和屈伸，恢復更正常的行走步幅，接受全踝關節置換術的患者術后生活質量更高。

在全踝關節置換手術中，確定脛骨、距骨截骨位置至關重要，決定術后踝關節活動度及下肢力線是否正常。

以往全踝關節置換手術需要3次定位、4次C臂機顯影才可確定截骨位置，手術時長往往在3小時以上，且醫生長期暴露在射線環境中。

瑞金基于廣泛使用的Infinity踝關節假體系統設計了一套定制化術中定位導板，無需復雜定位，僅1次C臂機顯影即可確定截骨平面，極大縮短手術時間、減少攝入輻射量。

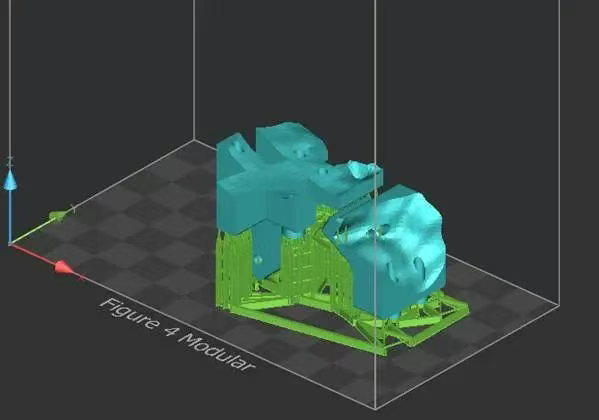

設計時，在軟件中基于患者CT影像重建并脛骨、距骨、跟骨等骨骼并擺正，導入不同規格假體后確定假體規格，在軟件中導入相應的預制導板模型，調整位置后進行布爾運算并生成定制導板，再將定制導板打印出來。

手術時，剝離組織充分暴露脛骨、距骨，放入導板，直到唯一匹配位置，置入克氏針，取出導板，進行截骨。

(手術過程)

1. 設計時，導板調整好位置后與病人脛骨、距骨布爾運算，因此導板內側表現為復雜曲面，F(xiàn)igure4打印機可以實現曲面的完美表現，與骨骼配合時獲得準確的匹配關系。

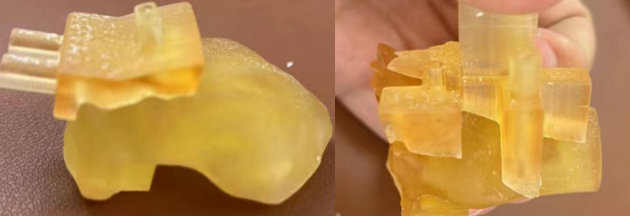

    (距骨側導板)                              （脛骨側導板）

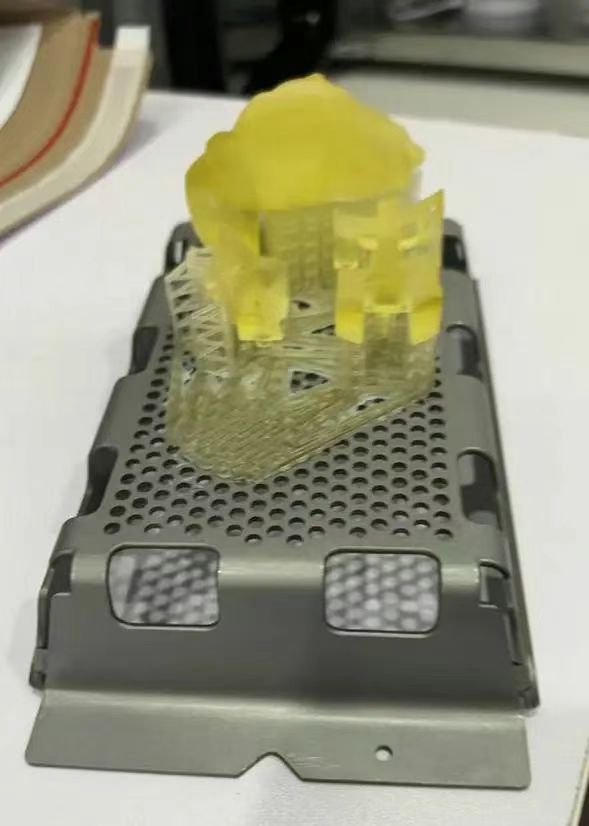

2. 導板內通孔需與克氏針準確配合才可實現定位效果。打印、清洗、固化后導板與克氏針完美配合。

3. 導板需經過嚴格滅菌才可進入手術室，并在手中使用。MED-AMB 10具有良好的生物相容性以及材料穩定性。

成果:

個性化矯形鞋墊和矯正康復支具針對患者的特定需求達到最佳設計

打印手術導板2小時完成，極大減少了等待時間
